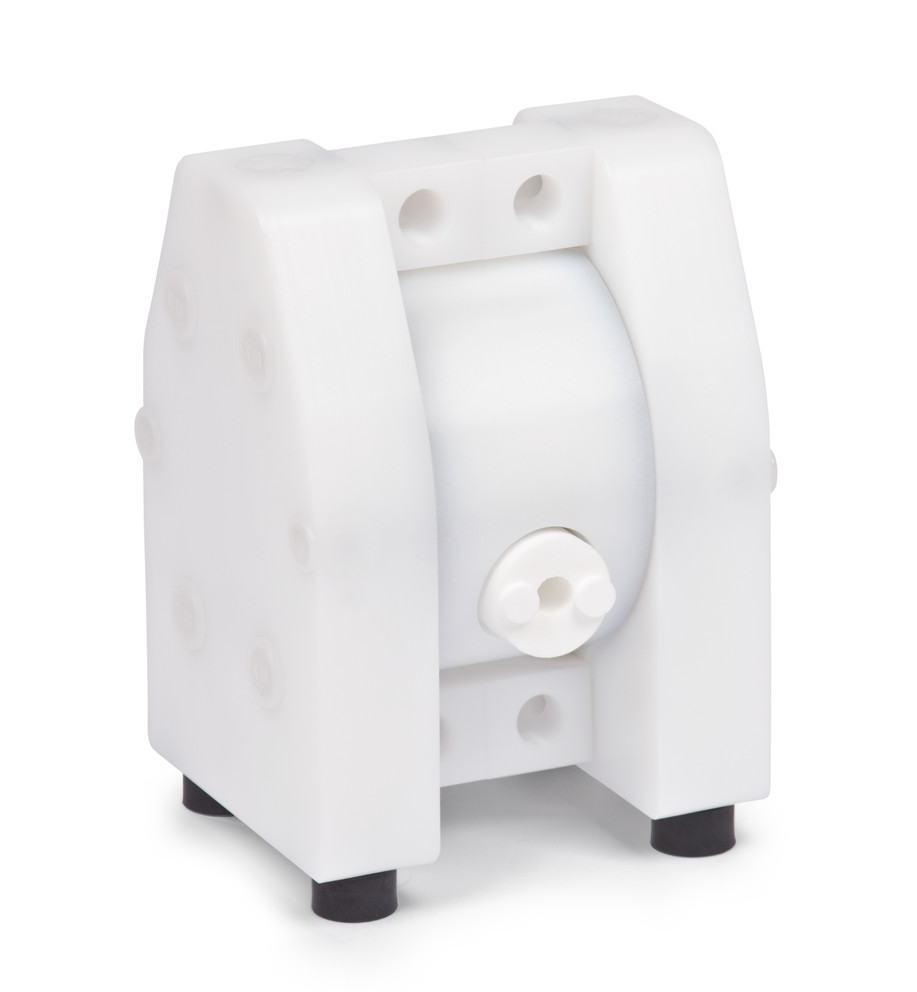

AODD čerpadla plastová

AODD čerpadla plastová

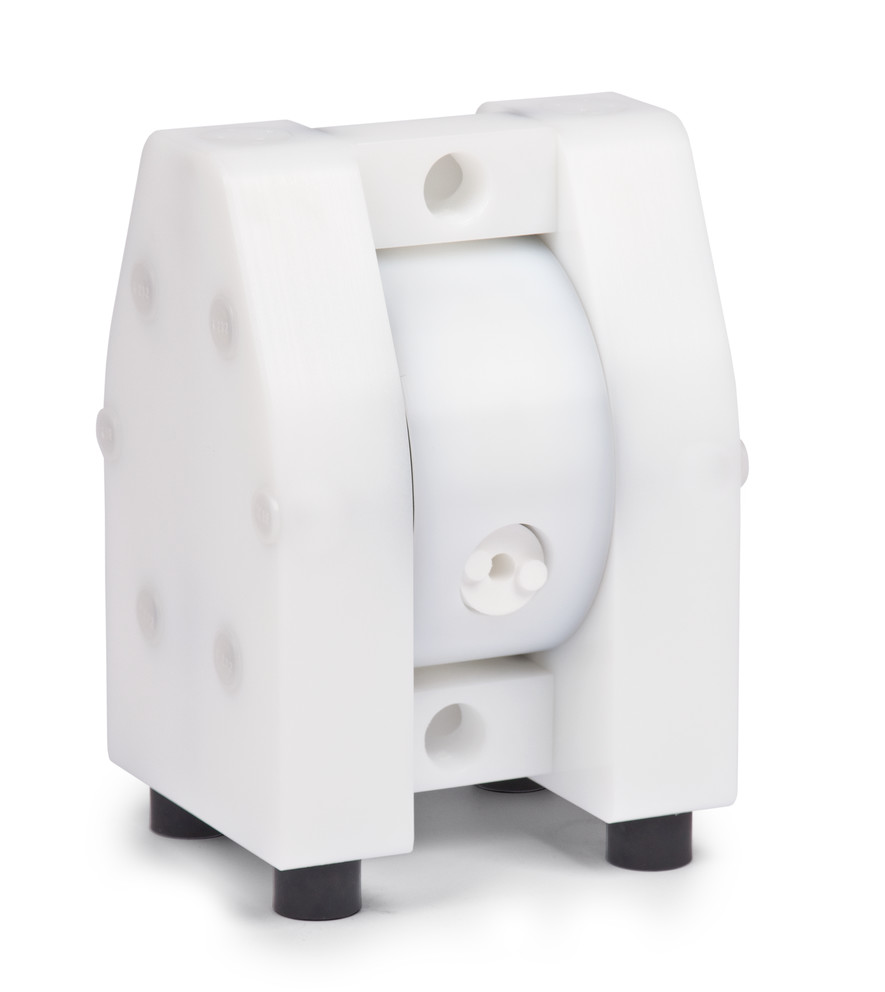

Vzduchem ovládaná membránová čerpadla (AODD) DELLMECO jsou vhodná pro širokou škálu aplikací. Mají vysokou abrazivní odolnost a odolávají agresivním chemikáliím včetně kyselin, olejů, rozpouštědel, barev, kalů a dokonce i médií obsahujících pevné částice, jako jsou odpadní vody. Tato čerpadla lze také použít pro dopravu prášků. Všechna čerpadla jsou samonasávací a výkon a tlak lze snadno regulovat. Toto čerpadlo je objemové čerpadlo, které přenáší tekutiny pomocí pohybu membrán ovládaných stlačeným vzduchem. Pouzdro ve styku s kapalinou je vyrobeno z PE (polyetylen), vodivý PE, PTFE (polytetrafluoretylen), vodivý PTFE.

Vlastnosti:

1.Navrženo k úspěchu
– teploty do + 120°C
– tlak do 14 barů
– provoz bez mazání
– nízká spotřeba vzduchu
– odolnost proti oděru (PE, PE vodivý)

2. Flexibilní instalace
– BSP jako standard
– Dostupné konfigurace PN10, PN16, ANSI, NPT, JIS, RJT, dělené potrubí
– přípojky se mohou otáčet o 180°

3. Pevný, kompaktní a silný

– pouzdro vyrobené z pevného PE, PTFE a rovněž z vodivého PE a PTFE
– odolává agresivním chemikáliím
– jemné pumpování
– přenos viskózních médií



4.Dokonalá membrána

– zcela hladký povrch na straně kapaliny (bez děr)
– žádný kov v kontaktu s médiem
– vyrobené materiály odpovídají aplikaci

JAK INSTALOVAT ČERPADLA DELLMECO

SAMONASÁVACÍ APLIKACE
Rozsah sací výšky je až 8 metrů. To se bude lišit podle konstrukční materiály a parametry aplikace. Všechny údaje jsou při čerpání vody o teplotě 20°C.
PONOŘENÝ PROVOZ
Naše čerpadla mohou fungovat pod plným ponořením. Konstrukční materiály vhodné pro okolní kapalinu a výstup musí být umístěny nad hladinou kapaliny.
POZITIVNÍ SACÍ HLAVA
Jako metoda úplného vyprázdnění záchytných nádrží, čističek nebo podobných nádob. Optimální vstupní tlak by měl být udržován na 0,2-0,3 baru.

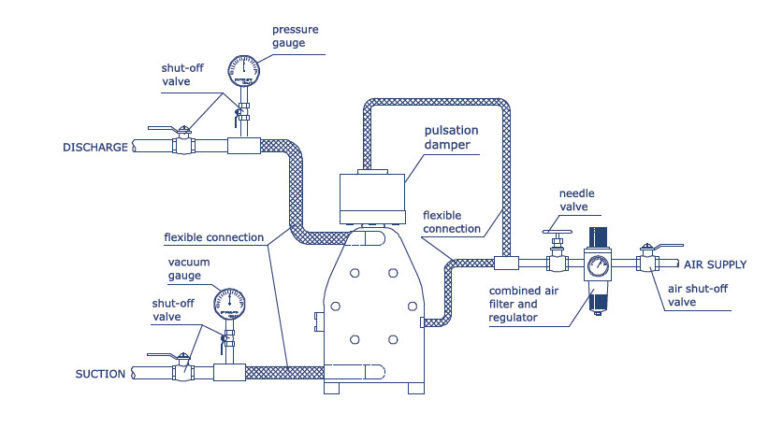

DOPORUČENÉ INSTALAČNÍ NÁVODY

Aby se snížilo namáhání potrubí a spojů čerpadla, doporučujeme flexibilní připojení na přívodním i výstupním potrubí a spojích přívodu vzduchu. Pro dosažení nejlepších výsledků společnost DELLMECO doporučuje nainstalovat tlumič pulzací na výtlačnou stranu čerpadla.

S tlumiči pulsací
Bez tlumičů pulsací

Alternativní aplikace čerpadel z plastu PE / PTFE – plast. (ATEX)
Čerpadlo PE / PTFE (ATEX) s integrovaným tlumičem pulzací z plastu.
Podrobnější informace o instalaci jsou k dispozici na vyžádání od našeho technického týmu DELLMECO

TYPY PŘIPOJENÍ – PLASTOVÁ ŘADA

Standardní BSP

Toto je standardní připojení pro všechna plastová a kovová čerpadla.

S – dělené spoje

Všechny modely čerpadel mohou být vybaveny děleným připojením (kód S).
Čerpadlo může být přestavěno ze standardního dvoučinného vzduchem poháněného membránového čerpadla na jednotku se dvěma samostatnými komorami. Sací a výtlačné připojení je nahrazeno dělenou manžetou se samostatným sáním a výtlakem pro obě komory. Obě komory jsou nezávislé a tím, že mají stejný pohon, mohou existovat dva proudy médií v poměru 1:1.

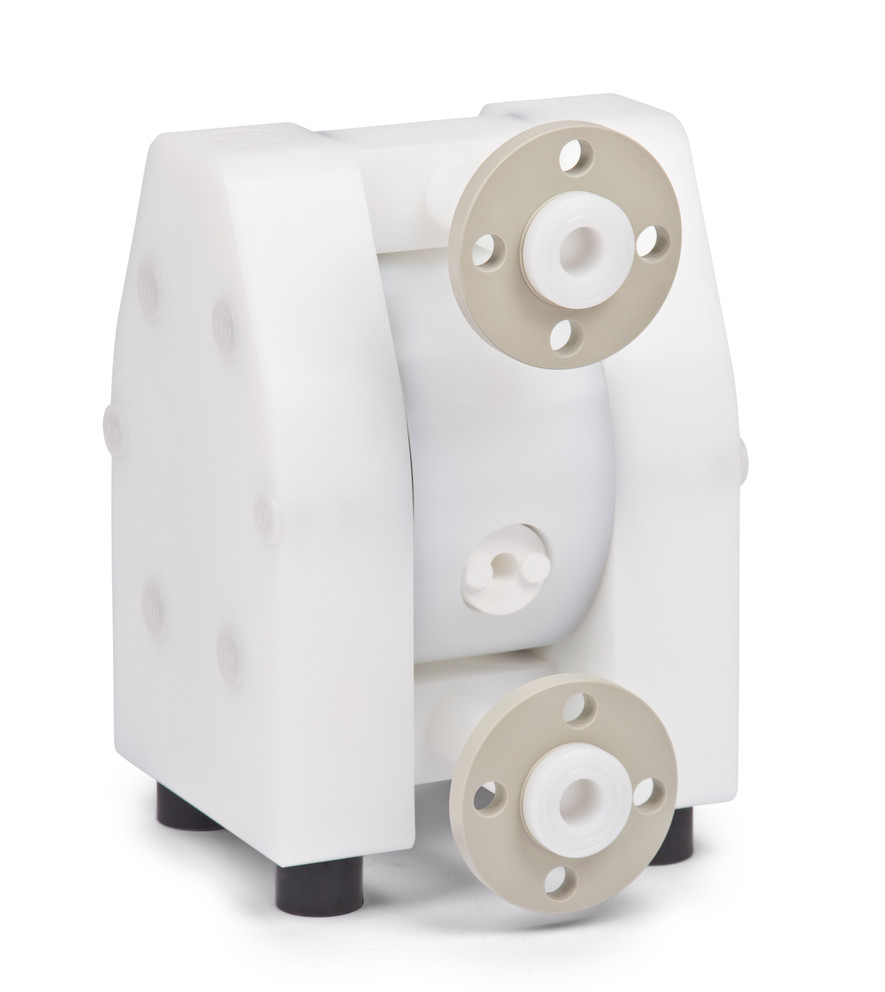

Přírubové spoje PN10

Tato možnost nabízí možnost použití přírubových spojek podle DIN/PN 10.
Vstupní/výstupní přírubové spoje jsou pomocí závitových pouzder z nerezové oceli. Připojené O-kroužky musí být vloženy do drážek rozdělovačů, aby se zlepšilo utěsnění před připojením čerpadla.
F1 – Přírubové připojení PN 10 EPDM
F2 – Přírubové připojení PN 10 NBR
F3 – Přírubové připojení PN 10 FEP/FPM

Jiné typy přírubových spojů

F4 – JIS B2220
F7 – PN10 DIN 2576
F8 – ANSI 150 RF SO
F9 – PN 10/16 DIN 2277/2278
Další připojení na vyžádání

TECHNICKÉ ÚDAJE

Polyethylenové a PTFE materiály

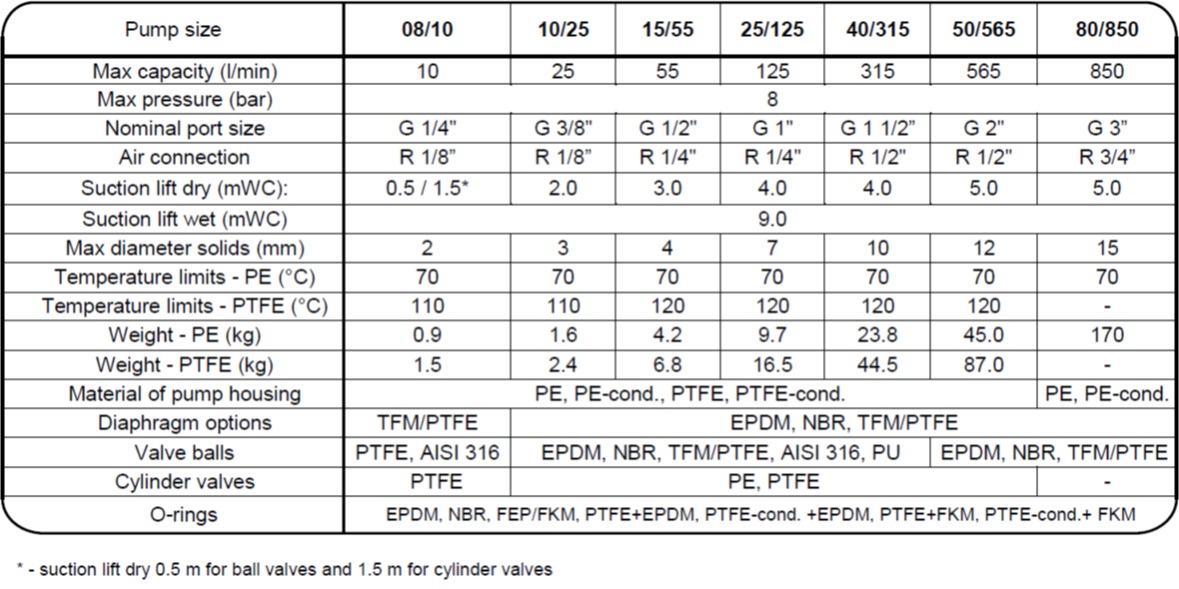

Polyethylenové a PTFE materiály, kde je vyžadován ATEX

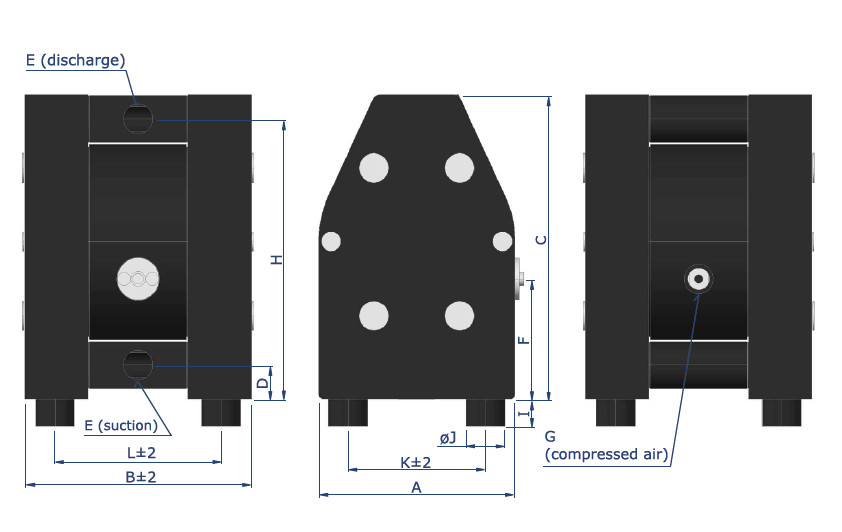

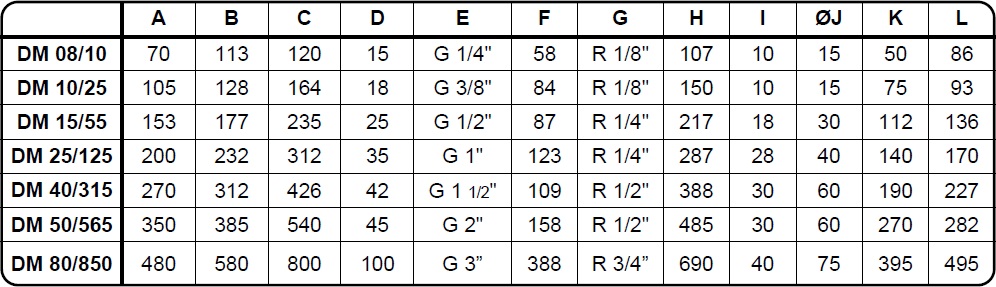

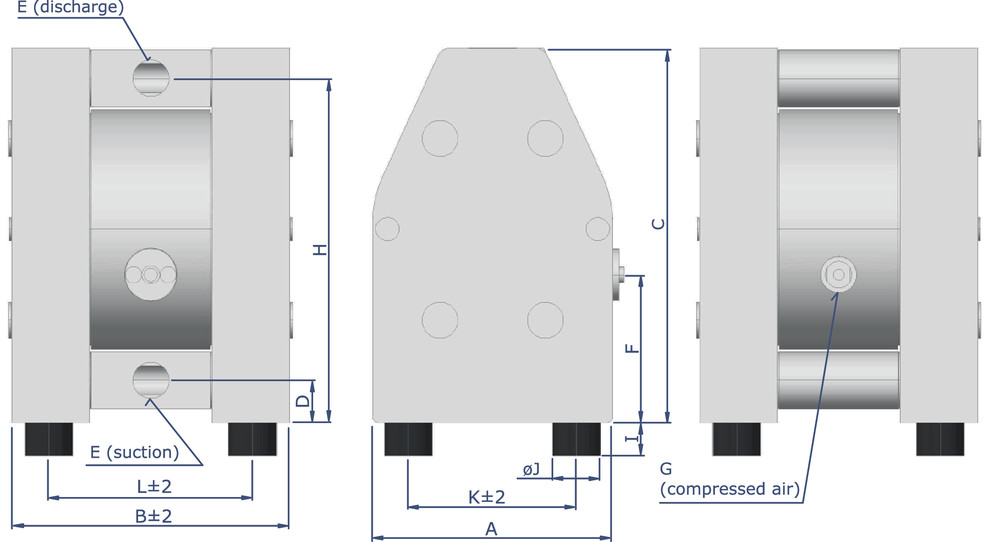

ROZMĚRY - PLASTOVÉ ČERPADLO

Materiály polyetylen a PTFE

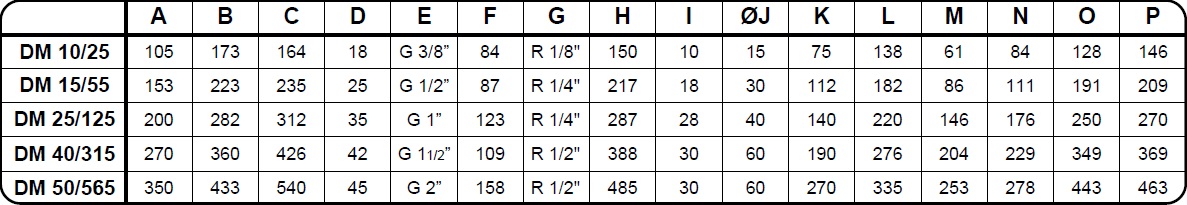

Polyetylenové vodivé a PTFE vodivé materiály

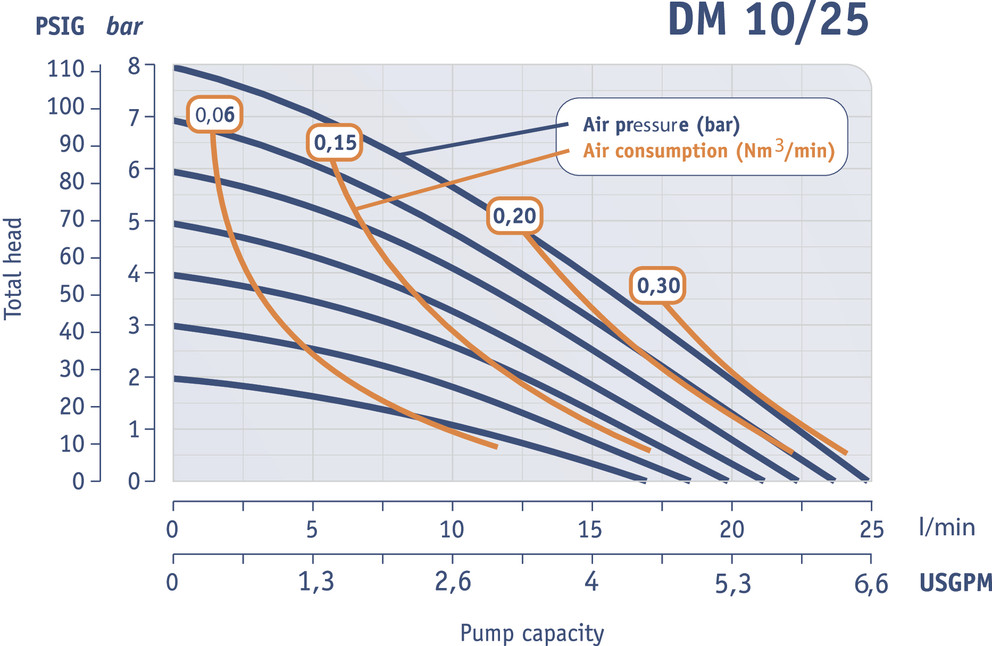

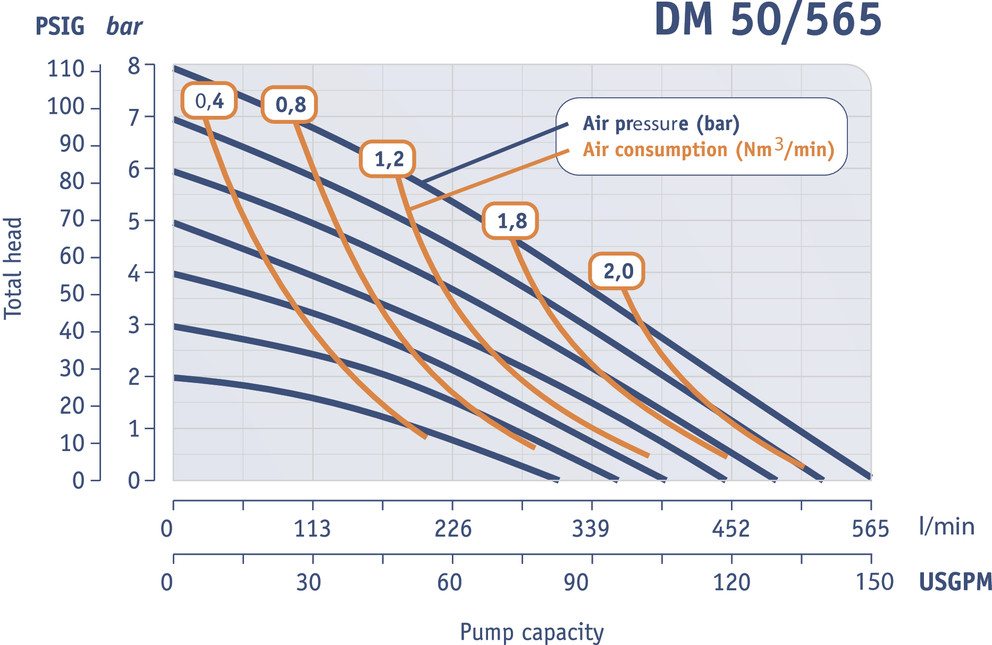

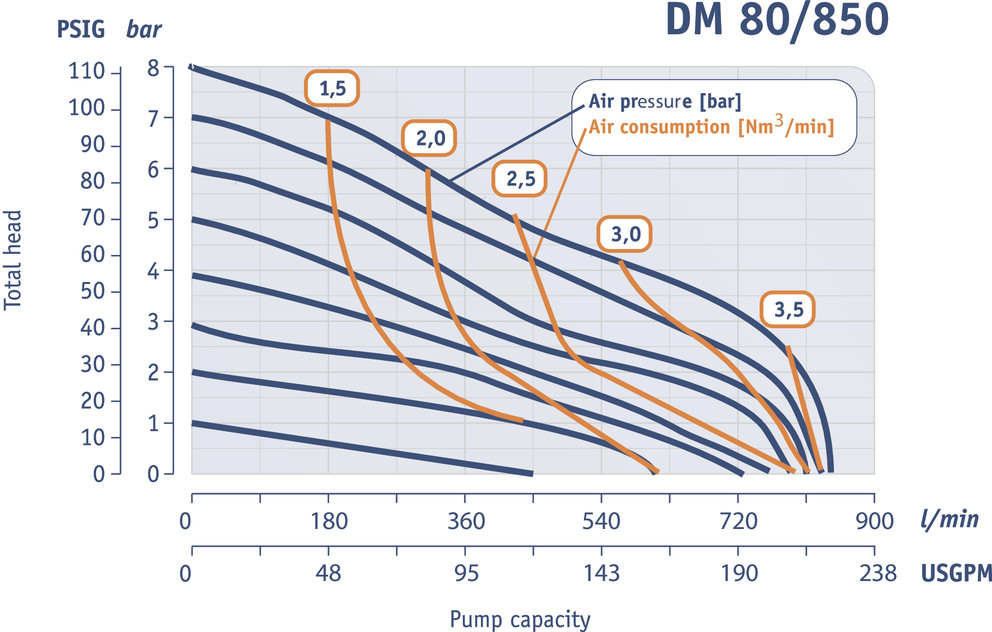

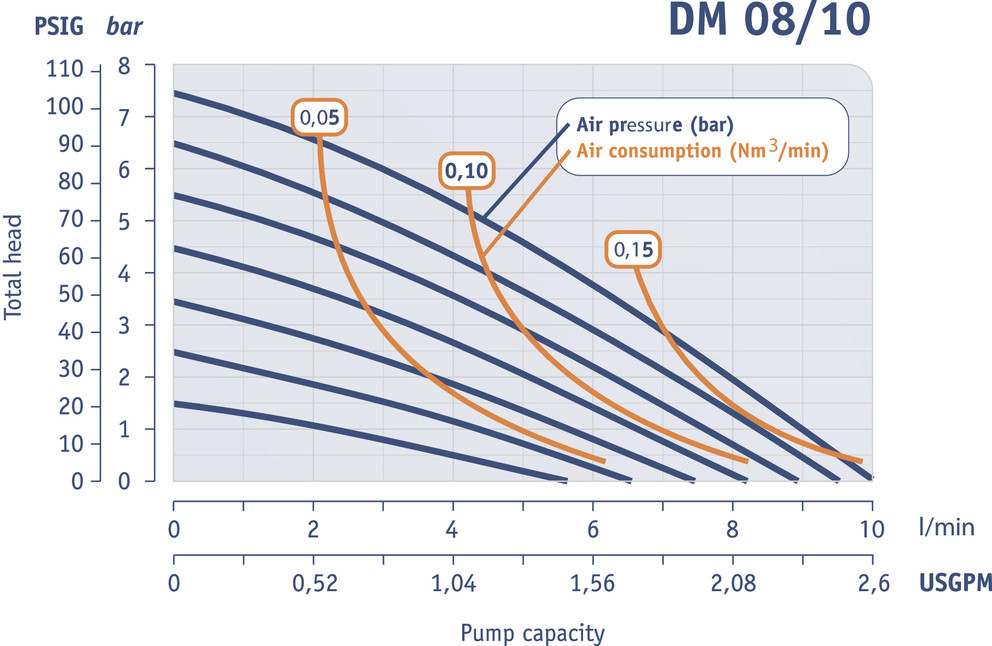

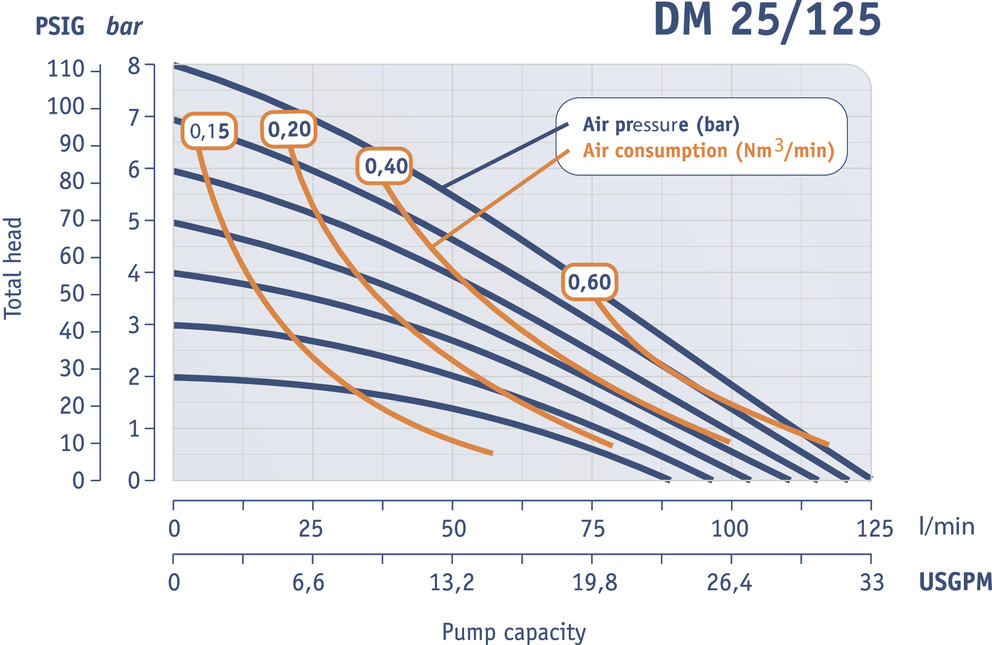

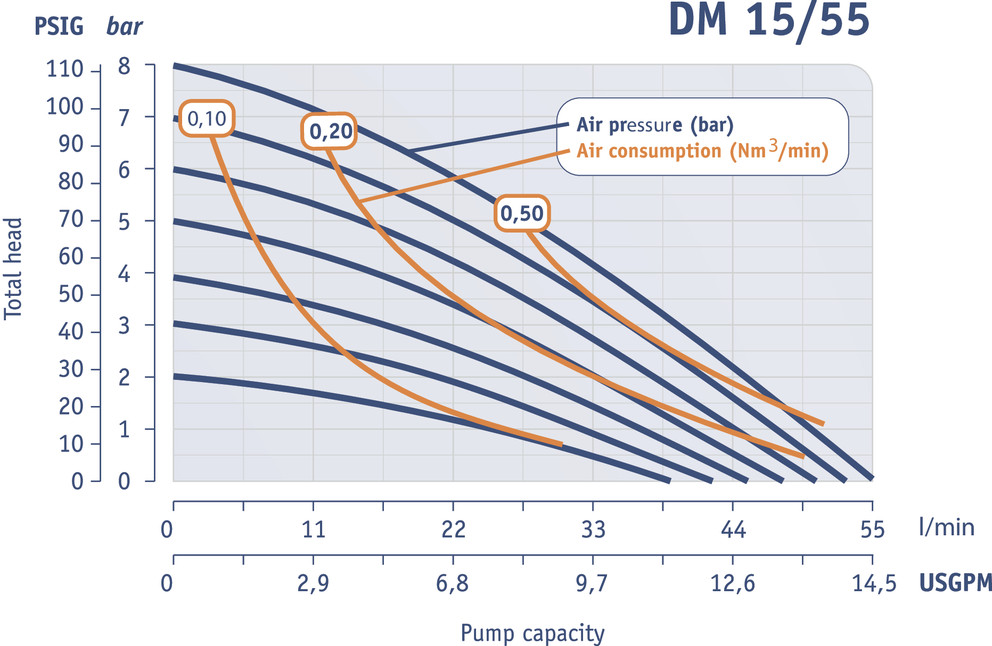

KAPACITA PLASTOVÉHO ČERPADLA

Viskozita média ovlivňuje kapacitu čerpadla. Výkony uvedené ve výkonnostních tabulkách čerpadel se obecně vztahují na vodu (1 cPs). Při čerpání médií s vyšší viskozitou je nutné odpovídajícím způsobem snížit objem.
* Nm3 / min = N-normální průměrná teplota 20 °C / pod 1 atmosférou.

JAK VYBRAT VELIKOST ČERPADLA

1. Zadejte Flow (l/min) a Head
(příklad: 50 l/min a 4 bary)

2. Odečtěte přibližné energetické požadavky v objemu a tlaku
(příklad: 0,40 Nm3/min při 6 barech)

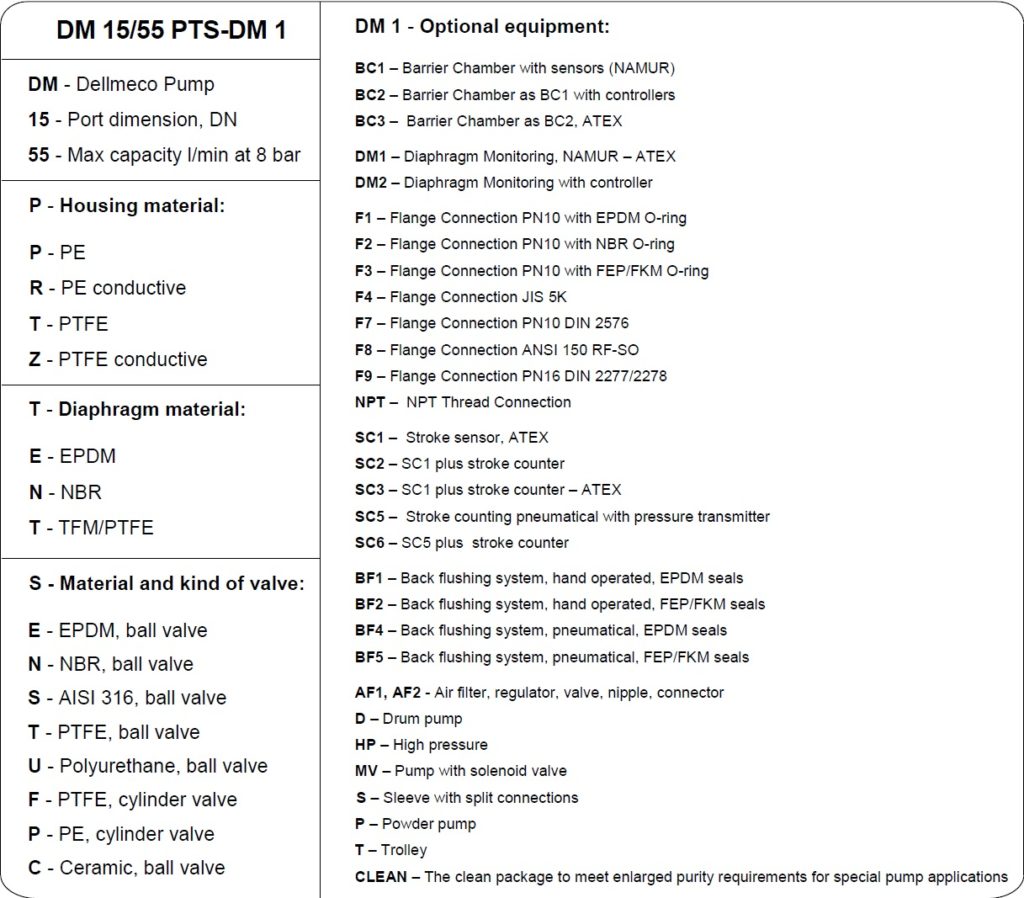

KÓD PLASTOVÁ ČERPADLA

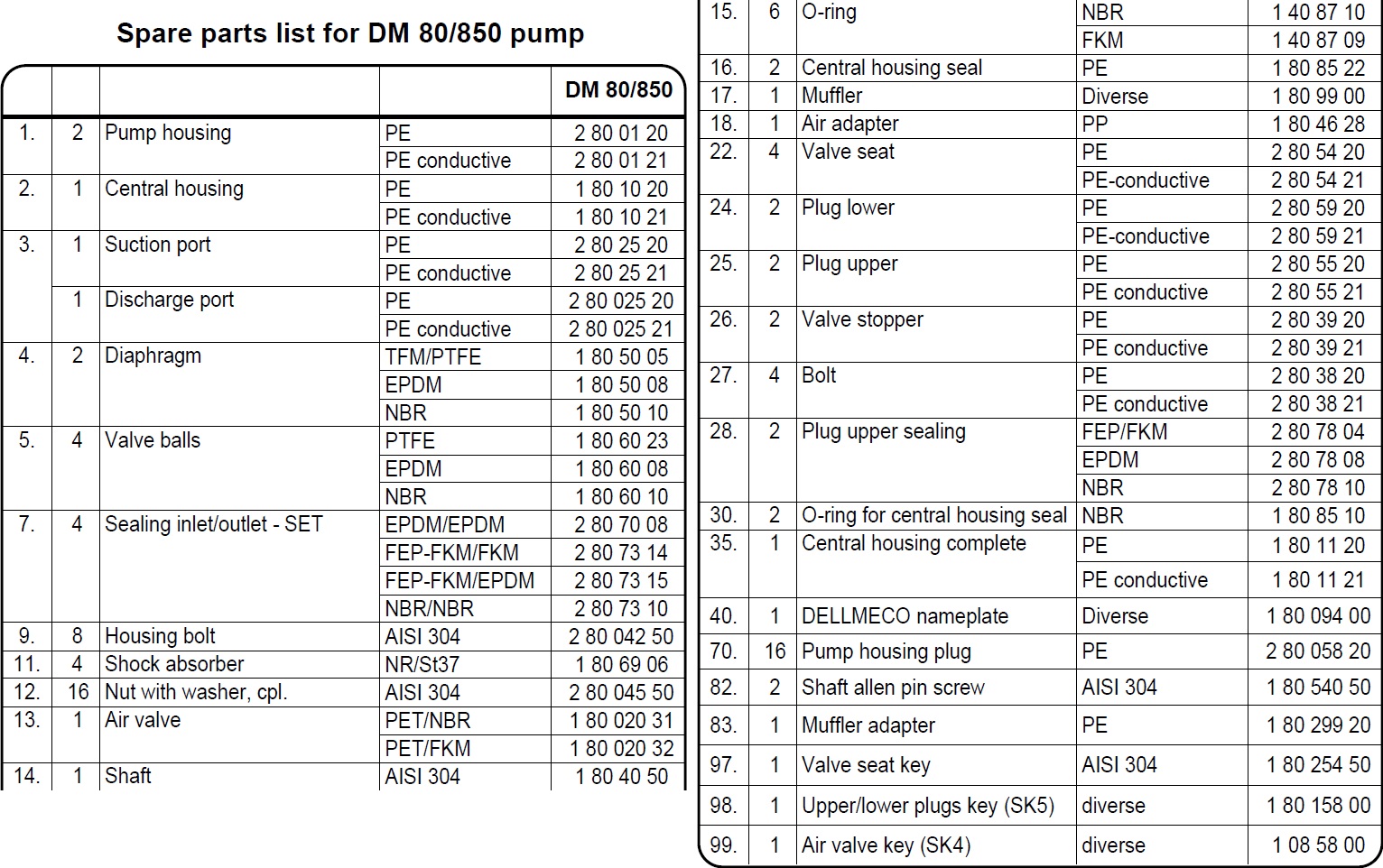

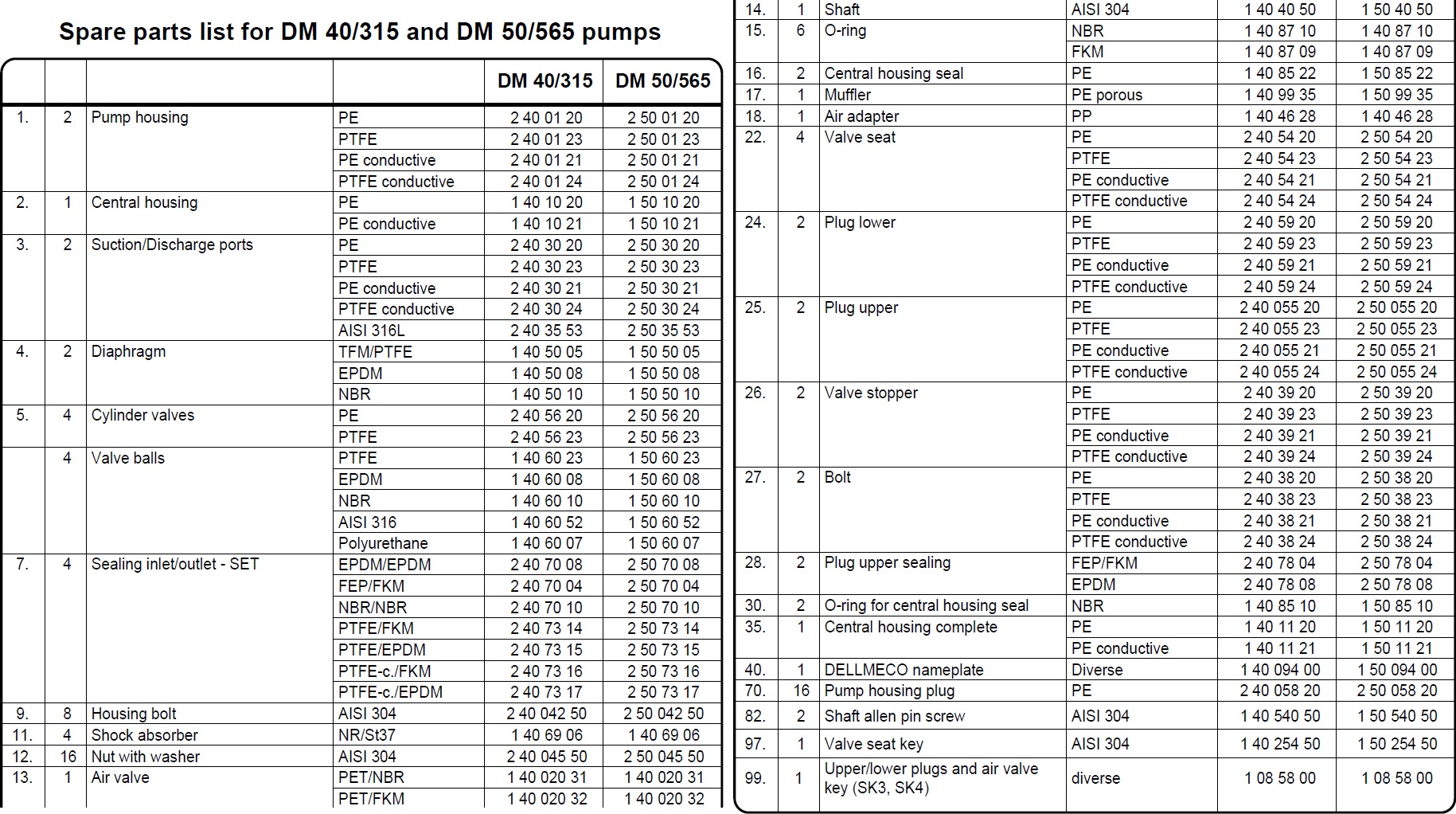

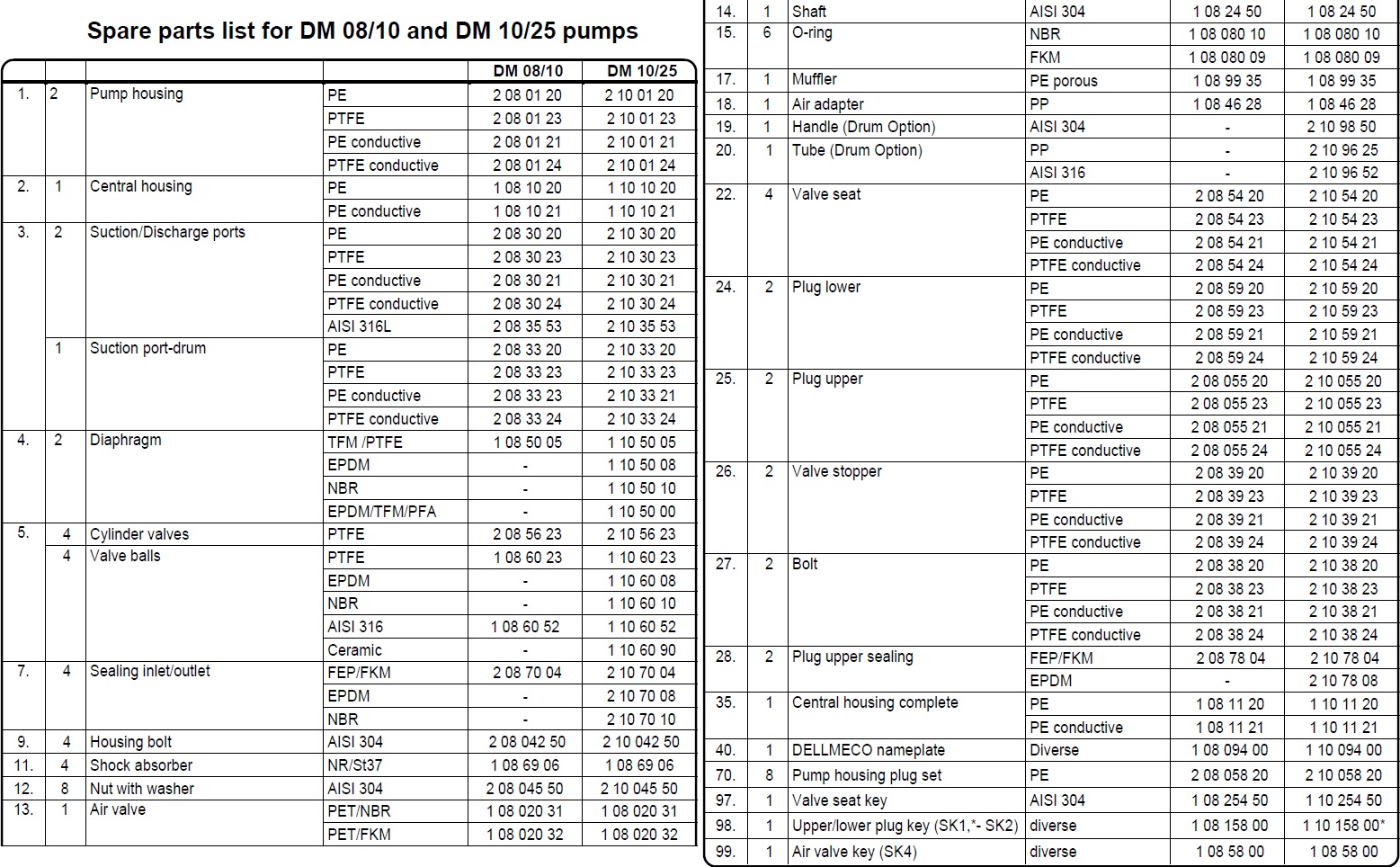

SEZNAM NÁHRADNÍCH DÍLŮ NA PLASTY
